Набор ригелей

Маленькие (7/8" - 22 мм) круглогубцы 1"- 1 1/2" (2514 - 38 мм) круглогубцы,

Маленькие (7/8" - 22 мм) кругло-плоские щипцы*,

Ювелирный лобзик и пилки - номер 05 или 06.

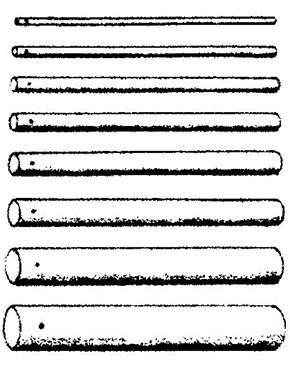

РИСУНОК 2.1 Набор ригелей	РИСУНОК 2.2 Маленькие (7/8" - 22 мм) круглогубцы
РИСУНОК 2.3 Маленькие (7/8" - 22 мм) Кругло-плоские щипцы	РИСУНОК 2.4 Ювелирный лобзик

Две металлические плиты, Две чертилки одинакового размера, Одна пара пинцетов с тонкими губками для придания формы, Одна пара пинцетов для пайки, Ножницы или зажим, Кожаная или пластиковая киянка Небольшой рихтовочный молоток, Надфили - средние (насечка номер 2 или 4) круглый надфиль, баретный надфиль, полуфогельцовый надфиль

РИСУНОК 2.5 Две металлические плиты	РИСУНОК 2.6 Две чертилки одинакового Размера	РИСУНОК 2.7 Одна пара пинцетов с тонкими губками	РИСУНОК 2.8 Ножницы или зажим
РИСУНОК 2.9 Кожаная или пластиковая киянка	РИСУНОК2.10 Небольшой Рихтовочный молоток	РИСУНОК 2.11 Надфили-средние (насечка №2 или 4) а) круглый надфиль, б) баретный надфиль, с) полуфоrелщовый надфиль

Небольшие тиски, Угольный блок для пайки, Горелка и наконечники, Зажигалка для розжига горелки, Небольшая печь

Тарелка для воды, изоляционная лента, бумажные полотенца, ручка с несмываемыми чернилами, линейка

РИГЕЛИ

Подготовка звеньев начинается с навивки проволоки на ригель. Ригели могут изготавливаться из дерева или металла; в большинстве случаев может использоваться любой из этих двух типов, но в некоторых инструкциях может указываться конкретно тот или иной ригель. Если необходимо использовать деревянный или металлический ригель, то это указывается в инструкциях. Длина ригелей, используемых для навивки проволоки, составляет около 6 дюймов (150 мм) и в них должно быть небольшое отверстие, просверленное близко к одному из торцов.

Для изготовления многих базовых цепей используются ригели диаметром 5/16" и 7/16". Хотя для изготовления цепей, приведенных в данной книге, используются ригели не всех размеров, но, в конце концов, пригодится полный комплект ригелей.

1/16", 3/32", 1/8", 5/32", 3/16",

7/32", 1/4", 9/32", 5/16", 11/32",

3/8", 13/32", 7/16", 15/32", 1/2",

9/16", 5/8", 11/16", 3/4" и 7/8".

Некоторые из приведенных размеров не выпускаются в серийном масштабе, но их можно найти в наборе для соединения каких-либо деталей, или в качестве стержня, или в качестве хвостовика сверла. Деревянные ригели обработаны с наличием погрешности, и естественно получающиеся отклонения могут приводить к получению звеньев необычных размеров.

ШИПЦЫ

Большая часть работ по приданию звеньям формы и их сnлетению осуществляется при помощи щипцов и очень важно, чтобы эти инструменты были достаточно маленькими и соответствовали размеру звеньев,чтобы ими можно было легко манипулировать во время работы. Общая длина самых маленьких щипцов (или щипцов часовщиков) составляет около 4" (100 мм); необходимо, чтобы кругло­ плоские щипцы и круглогубцы были такого размера.

Длина губок этих круглогубцев должна быть около 7/8"(22 мм), диаметр на конце-около 1/32"(0,8 мм), диаметр основания-5/32"(4 мм). Необходимы также и большие круглогубцы с губками около 1"-11/2" (25-40 мм), диаметр на конце-1/32"(0,8 мм), диаметр основания-5/16"(8 мм).

Кроме того, целесообразно сточить оправки на паре маленьких щипцов до меньших размеров, если вы собираетесь изготавливать цепи с крошечными звеньями с использованием проволоки малого диаметра.

ОБОРУДОВАНИЕ И МАТЕРИАЛЫ ДЛЯ СПЛАВЛЕНИЯ И ПАЙКИ

Надлежащее нагревание и обработка пламенем являются существенными факторами в изготовлении цепи «звено в звене», и для достижения

ГОРЕЛКИ И НАКОНЕЧНИКИ

Ацетиленовые, пропановые и кислородно-ацетиленовые горелки могут использоваться, когда необходимо достаточно легкое и небольшое

КИСЛОРОДНО-АЦЕТИЛЕНОВЫЕ ИЛИ КИСЛОРОДНО-ПРОПАНОВЫЕ ГОРЕЛКИ

Регулятор и наконечник должны быть выбраны для того, чтобы получить небольшое легкое пламя. Данные смеси газов горят жарче, чем ацетилен или пропан и воздух, поэтому необходимо провести несколько опытов для определения оптимальной настройки, наилучшего расстояния от звеньев и техники применения нагрева, что приведет к получению желаемых результатов.

ПЕЧИ

Для проведения сплавления звеньев из чистого серебра и для отжига проволоки желательно использовать небольшую электрическую печь. Диаметр зоны нагревания должны составлять З" (75 мм) и съемная верхняя крышка. Хотя возможно сплавлять серебряные звенья без применения печи на угольном блоке или огнеупорном кирпиче, но опыт показал, что доля успешных попыток, особенно у начинающих, обычно выше при использовании печи совместно с горелкой.

ВНИМАНИЕ: Когда крышка не снята, печь может нагреться до такой степени, что расплавит серебро очень быстро сразу же после помещения туда звена или проволоки. Для того, чтобы это предотвратить, не закрывайте крышку после помещения звена или проволоки на нагревательную поверхность. Как только звено помещается на нагревательную поверхность, то на него необходимо обратить пристальное внимание до завершения сплавления. Если звено расплавится в печи, то очень важно сразу же удалить весь металл с нагревательной поверхности до продолжения сплавления других звеньев. Для этого используйте пламя горелки, чтобы нагреть расплав серебра, прилипший к поверхности печи, пока он не расплавится и не превратится в шарик. Коснитесь шарика металла жалом паяльника или металлической лопаткой. Шарик пристанет к инструменту и его можно извлечь. Если получится несколько кусочков расплавленного серебра, то соберите их вместе и затем извлеките.

УГОЛЬНЫЕ БЛОКИ

Требуется, по крайне мере, один угольный блок. Угольные блоки используются для нескольких процедур; они должны быть новыми или отшлифованными,чтобы поверхность была ровной без флюса или других возможных загрязнений. Лучше было бы купить новый большой блок. Одну сторону можно использовать для изготовления звеньев и отжига, а вторую сторону можно использовать при работе над изделиями, которые требуют сплавления и применения флюса. Перед использованием блока обязательно намотайте бандаж из проволоки вокруг внешних краев для защиты от возможного разлома в процессе работы.

Звенья из золота могут легко сплавляться непосредственно на угольном блоке, и многие студенты могут также использовать блок для сплавления звеньев из серебра. Особенно начинающие часто убеждаются, что звенья из серебра имеют больший процент потерь при сплавлении на блоке без помощи нагревания в небольшой печи. Студентам следует экспериментировать с обеими процедурами для того, чтобы определить, какая из данных двух процедур является наиболее приемлемой.

ВНИМАНИЕ: Некоторые ювелиры успешно перешли к использованию угольного блока вместо огнеупорного кирпича.

ПРИПОИ И ФЛЮСЫ

Поскольку изделия, приведенные в данной книге, планируется изготавливать из чистого серебра, то следует использовать только серебряный флюс, желтый жидкий или голубой жидкий.
