Для изготовления ювелирных изделий кроме основных материалов — металлов, их сплавов и камней необходимы и вспомогательные материалы, без которых невозможны основные производственные операции. К ним относятся различные химикаты, огнеупорные материалы, монтировочные и фиксирующие массы.

КИСЛОТЫ

Азотная кислота (HNO3) — бесцветная жидкость, слегка Дымящаяся на воздухе. Плотность 1,5; температура кипения 3,8°С. При температуре —42 °С застывает в прозрачную кристаллическую массу. Смешивается с водой в любом соотношении. Под влиянием света разлагается на воду, кислород и диоксид азота. Азотная кислота принадлежит к числу наиболее сильных кислот. Действует почти на все металлы (за исключением золота, платины и некоторых редких металлов), превращая их в азотнокислые соли. Применяется для приготовления пробирных реактивов, для травления примесей драгоценных металлов (кроме серебра).

Серная кислота (H2S04) — бесцветная маслянистая жидкость. Плотность 1,84; температура кипения 338 °С. При температуре 10,4 °С образует твердую кристаллическую массу. Растворяясь в воде, выделяет большое количество теплоты. Во избежание ожогов при смешивании кислоты с водой следует лить кислоту в воду, а не наоборот. Концентрированная серная кислота при нагревании растворяет почти все металлы, кроме платины, золота и некоторых металлов платиновой группы.

Применяется при извлечении золота из руд, для приготовления отбеливающих растворов.

Соляная кислота (НС1) — растворенный в воде хлористый водород — бесцветная жидкость с резким запахом. На воздухе слегка дымится.

Плотность обычной концентрированной кислоты 1,19; она содержит 37 % НС1. Кислота, служащая для технических целей, обычно окрашена в желтый цвет и содержит 27,5 % НС1. Соляная кислота хорошо растворяется в воде, легко вступает в реакции со многими металлами, образуя соли и выделяя водород. Применяется для приготовления отбелов и пробирных реактивов.

Царская водка — смесь соляной и азотной кислот в соотношении 2:1 и 3:1 красновато-коричневого цвета. Растворяет все металлы, кроме родия, иридия, осмия. Платина растворяется только в горячей царской водке. Применяется при приготовлении пробирных реактивов.

Ортофосфорная кислота (Н3Р04 ) — бесцветные кристаллы. Плотность 1,8; температура плавления 42,35 °С. Очень хорошо растворяется в воде. Считается неядовитой.

При нагревании до 215 °С переходит в пирофосфорную (Н4Р2О7) кислоту. Применяется ортофосфорная кислота для приготовления электролитов при родировании ювелирных изделий.

Борная кислота (Н3В03) — белое кристаллическое вещество, принадлежит к числу очень слабых кислот. Плотность 1,4... 1,5. Легко растворяется в горячей воде, но при остывании выкристаллизовывается, так как в холодной воде малорастворима. При нагревании борная кислота теряет воду, переходя в мета-борную кислоту (НВ02), затем тетраборную (Н2В407) и, наконец, в борный ангидрид (В203). Применяется в качестве флюса при плавке и пайке драгоценных металлов, а также в качестве составляющего компонента флюсов.

СОЛИ

Бура (Na2B407 • 10Н2О) —натриевая соль тетраборной кислоты. Образует большие бесцветные прозрачные кристаллы. В порошке похожа на борную кислоту, но более шелковиста на ощупь. Чтобы отличить буру от борной кислоты, достаточно немного того и другого вещества насыпать в сосуд с водой - борная частично остается на поверхности воды в виде пыльцы, а бура тонет.

Плотность буры 1,7...1,8.

При нагревании до 450 °С

бура теряет кристаллизационную воду, затем при температуре 741 °С плавится, образуя прозрачную стекловидную массу.

Расплавленная бура обладает свойством растворять оксиды металлов. Это свойство используют при плавке и пайке металлов. Бура применяется в качестве флюса при плавке и пайке драгоценных металлов, а также в качестве составляющего компонента флюсов. Является составной частью эмалей, используется при приготовлении черни.

Хлористый натрий, или поваренная соль (NaCl), — служит сырьем для производства хлора, соляной кислоты, едкого натра, соды.

Плотность 2,16;

температура плавления 800 °С.

Хорошо растворим в воде. Хлористый натрий является компонентом растворов для химического травления и пассивирования (процесс образования прозрачной защитной пленки) ювелирных изделий.

Силикат натрия (NaSi03)— жидкое стекло, получаемое при сплавлении диоксида кремния (Si02) с едким натром (NaOH). Сплав растворим в воде, за что получил название растворимого стекла. Плавится при температуре 1088 °С.

Жидкое стекло входит в состав электролитов для золочения, родирования, серебрения и является связующим веществом при изготовлении шамотных и магнезитовых тиглей для плавки платины.

Карбонат натрия (углекислый натрий), или сода (Na2C03),— соль угольной кислоты. Хорошо растворим в воде. Полученная аммиачным способом сода не содержит кристаллизационной воды и называется кальцинированной содой.

Плотность 2,5;

температура плавления 851 °С.

При гальванических процессах в ювелирной промышленности кальцинированная сода применяется для приготовления обезжиривающих растворов, а также входит в состав моющих средств.

Едкий натр, или каустическая сода (NaON), — гидроксид натрия, представляет собой твердое белое вещество, очень гигроскопичен. Плотность 2,1; температура плавления 318°С. Разъедающе действует на ткани, кожу, бумагу и другие органические вещества. Хорошо растворяется в воде. Едкий натр используется для приготовления электролитов при золочении и обезжиривании ювелирных изделий при родировании и серебрении.

Селитры — натриевая (NaN03) и калиевая (KN03) — соли азотной кислоты. Образуют бесцветные кристаллы.

Плотность NaNO3 — 2,25;

температура плавления 308 °С.

Плотность KNO3 — 2,1;

температура плавления 334 °С.

Обе селитры хорошо растворяются в воде. При нагревании до температуры плавления золота, серебра и их сплавов селитры разлагаются и образующийся кислород взаимодействует с элементами шихты переводя их в оксиды. Селитры применяются как составная часть флюса для очистительных сплавов.

Цианистый калий(KCN)—соль синильной кислоты (HCN), Образует бесцветные кристаллы. Как и сама синильная кислота, цианистый калий очень ядовит. Легко растворяется в воде.

Плотность 1,25;

температура плавления 634,5 °С.

Широко используется в ювелирной промышленности при гальванических процессах: для приготовления электролитов золочения, серебрения и химического обезжиривания .

железосинеродистый калий К4[Fe(CN)6 • ЗН20] ферроцианид калия. Кристаллизуется в виде больших светло-желтых призм, растворимых в воде.

Плотность 1,84.

При нагревании разлагается. Применяется для составления электролитов при серебрении.

Двухромовокислый калий, или хромпик (K2Cr2O7) — соль двухромовой кислоты (Н2Сг207). Образует кристаллы ярко-оранжевого цвета

.

Плотность 2,7;

температура плавления398 °С.

Растворяется в воде, лучше в теплой. Применяется для приготовления пробирных реактивов, а также входит в состав электролитов химического травления и пассивирования ювелирных изделий из серебра и медных сплавов.

Йодистый калий (KJ) — соль йодистого водорода (HJ). Образуется в виде мелких кристалликов темно-бурого цвета,

Плотность 3,13;

температура плавления 723 °С.

Растворим в воде и кислотах. Применяется при приготовлении пробирных реактивов для опробования платиновых сплавов.

Поташ, или карбонат калия (КгС03), — соль угольной кисло ты. Белое порошкообразное вещество, легкорастворимое в воде и расплавляющееся во влажном воздухе.

Плотность 2,29;

температура плавления 891 °С.

Применяется как один из компонентов <<серной печени>> — для оксидирования серебра, как флюс и составная часть флюса при плавке драгоценных металлов; входит в состав электролита для блестящего золочения.

Хлористое серебро (AgCl) — белый творожистый осадок, не растворимый в воде. Растворяется в цианистом калии (KCN) и гидроксиде аммония (NH4OH).

Плотность 5,56;

температура плавления 445 °С.

Широко используется для составления электролитов при серебрении.

Азотнокислое серебро, или ляпис (AgNO3), — нитрат серебра Является солью азотной кислоты. Образует бесцветные прозрачные кристаллы.

Плотность 4,35;

температура плавления 212 °С

Разлагается при температуре 444 °С. Кристаллы легкорастворимы в воде и глицерине, почти не растворимы в спирте. Применяется при составлении электролитов для серебрения и приготовлении пробирных реактивов для опробования серебра.

Хлорное золото (>AuCl) — соль золотохлористоводородной кислоты. Образует кристаллы красновато-коричневого цвета.

Плотность 3,9;

температура разложения 254 °С.

Легкорастворимо в воде, спирте, эфире. Применяется для приготовления пробирного реактива <<хлорное золото >> и электролитов для золочения.

ОГНЕУПОРНЫЕ МАТЕРИАЛЫ

Огнеупоры являются необходимым вспомогательным материалом ювелирного производства при процессах, связанных с нагреванием.

Асбест—волокнистый материал, в составе которого (в %): MgO —41.8...42.6; Fe03 — 0,15; H20 — 14,3...15,3; Si02 — 42,5...43,5; AI2O3 — 0,5.

Огнеупорность не менее 700 °С;

плотность 2,5.

Прочность и эластичность асбеста зависят от содержания влаги. Неустойчив против расплавленных металлов, при нагревании прочность асбеста значительно снижается.

Температурный интервал асбеста 600...800°С, при более сильном нагревании полностью теряет воду и легко перетирается в порошок. При температуре 1500°С плавится. Применяется как теплоизоляционная засыпка в нагревательных приборах, для изготовления асбестовых смесей (асбоглина) и асбестовых материалов (асбокартон). Из волокна асбеста, пропитанного раствором содовых силикатов, делают асбестовый картон. Толщина листов (в мм): 3; 3,5; 4;, 5;, 6; 8; 10; огнеупорность—аналогичная асбесту;

плотность 2,1...2,8.

Широко применяется ювелирами в качестве изоляционного материала при пайке.

Кварцевое стекло — плавленный и отлитый из расплава кварц. Содержание Si02 — более 90%. Имеет плотное строение и хорошую теплостойкость. При температурах выше 1100°С расстекловывается и крошится; никакими шлаками не разъедается. Огнеупорная посуда из кварцевого стекла используется в качестве ванн для отбелов, а также стержней для размешивания расплавов.

Глина огнеупорная имеет сложный химический состав. Включает Si02, A1203, CaO, MgO, K20, NazO, Fe203 .

Огнеупорность—от 1530 до 1830 °С, в зависимости от состава;

плотность—1,8 (в порошке).

Реагирует с кислотами и щелочами. Используется в качестве связующего материала для составления огнеупорных обмазок и тиглей. Смесь огнеупорной глины, шамота, каолина и графита (в порошке) в соотношении 5,0:2,5:1,3:1,2 используется при изготовлении тиглей для плавки золотых и серебряных сплавов.

Каолин — белый порошок, состоит из А1203, Si02, Si03, Р20 .

Огнеупорность 1800... 1900 °С; плотность 2,2. Подобно огнеупорной глине реагирует с кислотами и щелочами.

Используется как связующее для изготовления графито-шамотно-глиняных тиглей и как составная часть монтировочной массы.

Шамот — обожженная глина или обожженный каолин.

Огнеупорность 1850...1770 °С;

плотность 2,54...2,62.

Способен впитывать в себя оксиды металлов. Используется как составляющая часть многих огнеупорных смесей для изготовления тиглей. Смесь шамота и огнеупорной глины (в порошке) в соотношении 1,5:1,0 применяется при изготовлении тиглей для плавки платины, золота и серебра.

Графит (тигельный) — светло-серый порошок, жирный на ощупь. В состав графита входят: зола, оксид железа и влага.

Огнеупорность 3500 °С

плотность 2...2,5.

Используется при изготовлении графитовых тиглей и смесей для тиглей. Смесь графита, огнеупорной глины, шамота, кварцевого песка и каолина ( в порошке ) в соотношении 4,7:3,6:0,9:0,6:0,2 идет на изготовление тиглей для плавки золота и серебра.

жженая — бесцветный порошок, состоит ( в %) из CaO — 88...93; MgO— 1...2; SiO — 1.5...3; Fe203 + A1203 — 1,5; 2Р —0,005...0,01; S —0,07...0,10.

Огнеупорность 2670 °С;

Плотность 3,32.

Хорошо противостоит действию шлаков. Поглощает летучие вещества и оксиды неблагородных металлов, очищая от них расплавы. Используется для изготовления прессованных тиглей для плавки платины, металлов платиновой группы и их сплавов. Применяется в составе флюса при плавке опилок золота, загрязненных наждачной пылью.

Огнеупорные смеси:

1.Кварц (кристобалит) —70%;

гипс — 30%;

глюкоза (замедлитель)— 0,05...0,1 %;

вода— 440...470 мл на 1 кг смеси.

2.Кварц (кристобалит) —60...68 %;

гипс — 32...40 %;

вода — 430...450 мл на 1 кг смеси.

Могут быть использованы для монтировки сложных наборных изделий (верхушек) в качестве фиксирующего материала для последующей пайки набора (деталей). С этой же целью используется гипсовая масса

Монтировочная масса—огнеупорный материал, используемый при сборке (пайке) ювелирных изделий и сложных деталей.

Состав массы:

каолин (отмученный) 30...40 мае. ч. и

молотый асбест 70...60 мас. ч.

Смесь замешивают на воде до густоты пластилина. На этой смеси производят сборку. Часть этой массы не связанная в поопесге пайки (флюсом может быть использована вторично. Затвердевшую массу размачивают водой.

СМОЛОПОДОБНЫЕ ВЕЩЕСТВА И ФИКСИРУЮЩИЕ ПАСТЫ

Шеллак — воскоподобное вещество, выделяемое насекомыми из семейства лаковых червецов. Технический шеллак содержит 85 % смолистого вещества и 15% шеллачного воска.

В холодном состоянии твердый.

Температура размягчения 65..J5 °С,

Плавится при 115... 120 °С

Хорошо растворяется в спирте. Технический шеллак используют для фиксации подвижных соединений для сверления и обработки. Для удаления остатков шеллака его выжигают либо растворяют в спипте.

Канифоль — твердая составная часть смолистых выделений хвойных деревьев, полученная путем перегонки. В холодном состоянии твердая, очень хрупкая.

Размягчается при температуре 60°С,

становится жидкой при 120°С.

Растворяется в ацетоне, нитрорастворителях, спирте. Применяют как флюс при контактной пайке оловянными припоями. Канифоль используется как связующий компонент для приготовления фиксирующих паст.

Фиксирующая паста (китт)— служит для удержания изделия в процессе закрепки в него камней или гравировки изделия. Китт надежно предохраняет изделие от деформаций и позволяет закреплять камни в изделия любой конструкции и формы. Температура размягчения пасты позволяет работать с большинством ювелирных камней. Основными составными компонентами китта являются канифоль и отмученный мел. Для приготовления китта расплавляют на огне канифоль, постепенно добавляя в нее другой компонент. При постоянном помешивании смесь доводят до густоты сметаны и отливают в удобные для употребления формы. Канифоль выполняет роль связующего компонента, а мел — наполнителя. Китт обладает хорошим сцеплением с любой поверхностью и высокой прочностью. Если же прочность и клейкость пасты для такого вида работ оказалась недостаточной (китт скалывается), то в состав наряду с мелом добавляют муку. С целью понижения температуры плавления китта, его текучести, а также в качестве пластификатора может быть использован пчелиный воск, который добавляется после расплавления канифоли.

ИЗГОТОВЛЕНИЕ ЮВЕЛИРНЫХ ИЗДЕЛИЙ

Ювелирное производство — это сложный процесс, заключающий в себе все виды обработки металлов; расчеты и разметку тончайшую подгонку деталей; пайку; различные способы закрепления камней, виды декоративной и художественной обработка изделий. Только используя разнообразный набор ювелирных операций, можно создать изделия, во всех отношениях отвечаю щие требованиям «ювелирного». В производстве ювелирных изделий можно выделить четыре направления: ручное, штамповка, литье и станочное. К станочному следует отнести изготовление цепей на автоматических и полуавтоматических цепевя- зальных станках.

С развитием техники и увеличением спроса на ювелирные изделия меняется и соотношение этих направле- ний в производстве изделий. Прошли времена, когда основное количество ювелирных изделий делалось вручную, сегодня удельный вес литья занимает более половины всей продукции. выпускаемой ювелирными предприятиями. Есть виды изделий. которые и дальше будут совершенствоваться в станочном исполнении, заменяя ручной труд. Например, цепи в станочном исполнении; их производство значительно дешевле и качест- веннее ручных. Но высокопроизводительные технологии порождают «массовость» однотипных изделий, что снижает спрос покупателя. Поэтому с ростом высокопроизводительных технологий непременно будет возрастать интерес к ручному ис¬ полнению—единичному и индивидуальному по возможности и вкусу заказчика. Ручное индивидуальное изготовление является основой развития как совершенных технологий, так и новы) художественных направлений (стилей) ювелирного искусства. Более того, ни одна совершенная технология не может обойтись без образца, выполненного вручную.

Рассматривая тему изготовления ювелирных изделий, следует отметить, что в ювелирной терминологии серийным произ- водством считают выпуск изделий одного образца, превышающие 200 шт., единичным производством — выпуск изделий одного образца до 200 шт. Индивидуальным считается изготовление единственного изделия по рисунку (замыслу) автора.

ЮВЕЛИРНЫЕ ИЗДЕЛИЯ

КЛАССИФИКАЦИЯ И АССОРТИМЕНТ ЮВЕЛИРНЫХ ИЗДЕЛИЙ

Общепринятая классификация ювелирных товаров — это объединение их в группы по назначению: предметы личных украшении; предметы туалета; принадлежности для курения; предметы для сервировки стола; письменные принадлежности; принадлежности для часов; сувениры.

Предметы личных украшений: кольца, серьги, броши, булавки, браслеты, бусы, кулоны, колье, медальоны, цепочки.

Предметы туалета: пудреницы, зеркала, флаконы, запонки, булавки для шляп, зажимы для галстуков.

Принадлежности для курения: портсигары, сигаретницы, порттабаки, пепельницы, спичечницы, мундштуки и трубки.

Предметы для сервировки сюли. ложли, вилкп, рюмки, бокалы, стопки, графины, сервизы, подстаканники, лопатки для пирожного, кольца салфеточные, солонки и перечницы.

Письменные принадлежности: письменные приборы, ножи для бумаги, стаканы для карандашей, настольные блокноты, ручки и т. д.

Предметы для украшения интерьера: вазы, фигурки, поделки из камня, рога и кости, шкатулки, коллекционные камни и др. Принадлежности для часов: браслеты для наручных часов, бортовые цепи и шатленки для карманных часов.

Сувениры: памятные медали, нагрудные значки, брелоки, символы и др.

Классификация по назначению объединяет группы товаров, выполненных из разных материалов (драгоценных и дешевых) различной техникой (ювелирной и не связанной с ней). Классификация позволяет систематизировать весь ассортимент товаров для реализации их через торговые предприятия и упорядочить связи торговли с предприятиями-изготовителями.

Систематика по материалам

1.Ювелирные изделия — изделия, изготовленные из драгоценных металлов с применением ювелирных камней и без них.

2.Художественные изделия из нейзильбера — изделия народных промыслов из нейзильбера, изготовленные вручную с применением ювелирных камней и без них.

3.Ювелирная галантерея — штампованные и литые изделия, изготовленные из недрагоценных металлов с недорогими вставками и без них.

4.Камнерезные изделия — декоративные и художественные (Поделки из ювелирно-поделочных и поделочных камней с применением металлов и без них.

Рассматривая дальше ювелирные товары, мы будем иметь в виду только личные украшения, изготовленные из драгоцен- ных металлов, называя их «ювелирные изделия».

Способов изготовления ювелирных изделий много, и они немалой степени влияют на внешний обли к истоимость. Для любого производства необходима классификация ювелирных изделий по технологическому признаку, т. е. по технике исполнения. По технологическому признаку изделия можно разделить на монтированные, филигранные, литые и станочные.

К монтированным относят изделия, изготовленные вручную, а также с использованием штампованных или литых деталей, чеканных или сканных элементов.

Ф и л и г р а н н ы е (сканные)— изделия, изготовленные вручную из гладкой и крученой проволочной заготовки.

Литые — изделия, полученные отливкой вформу с незначительной ручной до работкой. Литые — изделия мо гут имитировать любую технику исполнения (монтировку, филигрань и т. д.

Прессованные и станочносборные — изделия, полученные при помощи различных станков с незначительной ручной доработкой. Например, обручальные кольца, изготовленные на давильных станках; штампованные изделия (ку- лоны, брелоки и др.);цепи, изготовленные цепевязальными станками.

Ассортимент ювелирных изделий (личных украшений) состоит из различных видов:

украшения для рук — все разновидности колец и браслеты;

украшения для головы — серьги, диадемы;

шейные украшения— шейные цепочки, ожерелья, колье, кулоны и др.;

украшения для платья(нагрудные украшения) —броши,нагрудные булавки..

Кольцо(рис. 11)—наиболее распространенное и разнообразное ювелирное изделие. Существует много разновидностей колец, некоторые имеют символическое значение, например кольца для помолвки и обручальные.

Название «перстни» употребляли по отношению к кольцам, видоизмененным в лицевой части, т. е. имеющим утолщения, площадку, кольцам с камнем или несколькими (на лицевой части) и т. д. Название «печатка» (или кольцо-печатка) ранее употреблялось только с кольцами, имевшими в качестве вставки гемму на камне (чаще инталию), способную оставлять оттиск на печатях. В наше время это понятие Расширилось, и печаткой называют кольца с площадкой, рассчитанной для гравировки, или с рельефным символом, а также с плоским камнем, монограммой и др.

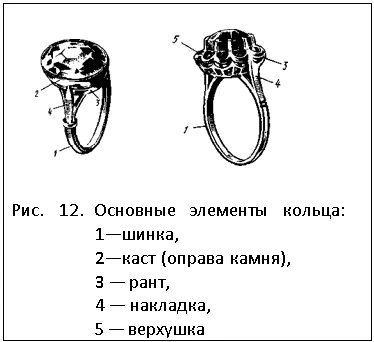

Конструктивно кольца могут состоять из одной детали (обручальное кольцо) и множества деталей (элементов), каждая из которых имеет свое декоративное и конструктивное значение. Основная деталь — «шинка» (рис. 12), ободок, обвивающий па- лец, — определила название всему изделию «кольцо» и несет на себе основную конструктивную нагрузку, т. е. служит средством Удержания изделия на пальце. Шинка может быть постоянного сечения или переменного (т. е. переходящая в другую форму). Внутренний диаметр шинки (в миллиметрах) определяет размер кольца. Степень сложности колец безгранична и может зависеть от каждой детали.

Количество деталей определяется «образцом», художественным замыслом автора, количеством камней и еще множеством других условий. Основное количество украшающих элементов располагают в лицевой части кольца. Лицевой частью всех юве- лирных украшений считают видимую в процессе эксплуатации Если кольцо разложить как бы на узловые составляющие, то его можно представить как каст и шинку, либо верхушку и шинку. Каст — это оправа камня, размер и форма которого зависят от камня, а фасон — от художественного замысла всего кольца. Верхушкой называют верхнюю часть кольца, она может быть гладкой, рельефной, усаженной камнями и т. д.

Собственно верхушка является базовой декоративной частью всех изделий (кольца, серег, броши и т.д.), а средства удержания на руке, голове, платье подразделяют изделия на виды. Остальные элементы (детали) — рант, накладки — являются соединительными, несущими не только конструктивную, но и деко- ративную нагрузку. В случаях подетального изготовления ювелирного изделия такая деталировка и ее терминология необходимы, а в случаях изготовления полного изделия литьем поде- тальный расклад и терминология условны.

Серьги(рис. 13) —парные ювелирные украшения для головы. Любимое женское украшение, разнообразию которого нет предела. Особенность серег заключается в том, чтобы независимо от конструкции изделия одна серьга должна быть зеркальным соответствием другой (парной). Кроме рисунка соответствие должно быть в массе, цвете металла и камней и т. д.

Серьги носят, продевая крючками сквозь мочки ушей. Лицевой частью является камень в оправе или верхушка, а средством удержания серьги — замок или крючок. Разнообразие серег может быть представлено не только разнообразием лицевой части, но и разновидностями креплений. Крепления могут быть от простых проволочных с фиксатором и свободных до сложных по конструкции с защелкивающимися замками. Кроме того, что замок сам по себе может быть украшением изделия, к нему предъявляются жесткие требования. Он должен быть простым и надежным в эксплуатации, долговечным, соразмерным с серьгой, не должен раздражать соприкасающиеся с ним участки тела.

Брошь (рис. 14) — украшение для платья. Отличительная особенность броши — замковая часть (булавка), рассчитанная для прикрепления изделия к платью. Размеры брошей, как правило, превышают размеры колец и серег (по площади лицевой части), поэтому возможности разнообразия верхушек значительно выше. Пределы исполь-зования камней в брошах очень широки — от единственного камня до множества разных по размерам и цветовой гамме. Самые разнообразные формы верхушек — от строгих до абстрактных, часто в форме растительных элементов (листьев, веток) или в форме пре-дставителей животного мира (птиц, насекомых) и т. д. Все типы замков брошей должны обеспечивать надежность крепления к платью и правильное положение броши.

Кулон (рис. 15) —нагрудная или шейная подвеска. Кулон носят на цепочке, шнурке или ожерелье, ниже уровня шеи, как нательно, так и поверх платья. Кулон соединяется с цепью одним звеном (ушком) и может быть различных фасонов — от единственного камня с ушком до сложной верхушки, имеющей множество камней или другие украшающие элементы. Размеры под весного ушка выбирают из расчета прохождения через него ушка цепи для замены цепи или замены кулона. Верхушка кулона может изготавливаться аналогично верхушкам других изделий (кольцам, серьгам, брошам), но форма его чаще вытянута по вертикали. Ряд кулонов дополнительно снабжается булавкой для прикрепления к платью и тогда называется брошью-кулоном.

Колье— шейное украшение, состоящее из одной или нескольких подвесок, представляющих единый ансамбль с цепью. Подвеска может иметь несколько точек крепления к цепи, и цепь является частью общего украшения. Носится колье на уровне шеи нательно. Разновидностей колье очень много, могут состоять из большого количества камней и могут быть без камней, но всегда это эластичное, подвижное соединение деталей, позволяющее изделию плотно прилегать к телу даже при большой площади изделия.

Булавка(рис. 16) — украшение для платья, которое мужчины носят к галстуку, а женщины как застежку платья на уровне шеи, верхней части груди или на воротнике. Ювелирна булавка представляет собой иглу или резьбовой штифт с головкой. В качестве головки может быть ювелирный камень в оправе или верхушка драгметалла с изображением головы птицы, животного и т. д., а также верхушка, усаженная мелкими камнями.

Булавки различаются по длине иглы.

Длинная напоминает шпагу, и острый конец ее снабжается предохранителем.

Короткая представляет собой резьбовой штифт и страхуется гайкой.
